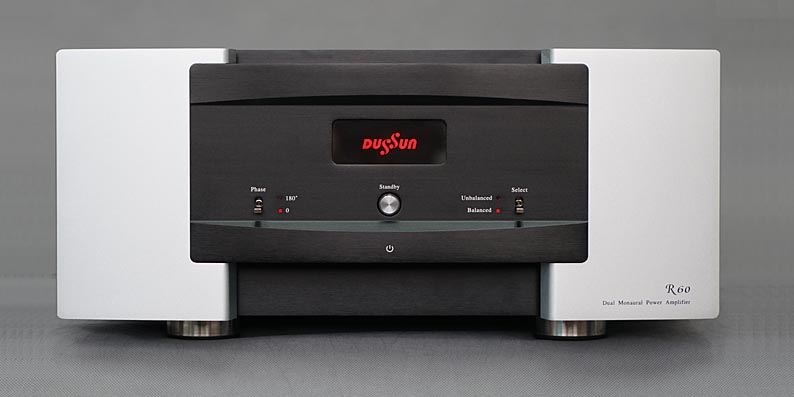

• R60 参考级双单声道功率放大器

    R60传承了R20单声道功率放大器和R30合并式放大器的成功之处,以德颂电子多年研究、设计、制造放大器所积累的经验为基础,为确保输出特性完美匹配电动扬声器的电、声特性,R60的设计历经了长时间的反复聆听、测量和改进过程,在坚持不妥协之理念下设计制造的R60,凭借其高性能与高音质兼备而成为了德颂产品系列中的参考级功率放大器.

    无开关失真放大器的设计

    凭籍Dussun的自适应偏置技术,即使扬声器的阻抗大幅下降、输出功率成倍增加,R60的功率放大器始终保持A类输出。这使R60避免了传统纯A类放大器当扬声器负载阻抗下降时返回B类的遗憾,使其更接近理想的A类放大器。

    电源

    由三个电源分别为不同的线路提供稳定、干净的直流电。交流电源总线上用含有共模和差模滤波器的插座预先过滤高频噪声。交流电源总线上各自的保险丝用来实现完善的保护。

    所有的控制电路由单独的低压直流电源供电,这个方式可避免控制和显示电路的噪音进入音频电路。

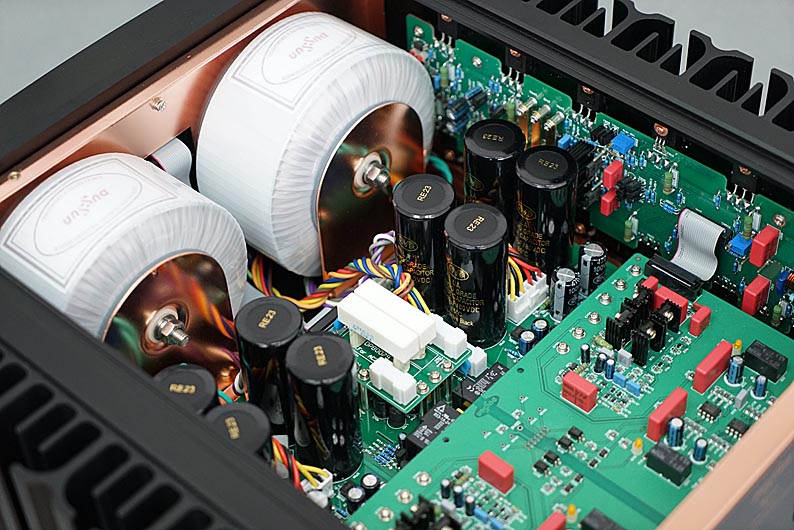

    作为一台值得您期待的放大器,左、右声道的音频电路由两个独立的电源供电,定制设计的大型环形变压器用来把交流电降低至音频电路所需的适当电压,紧随独立整流滤波器的,是用于为电压增益级线路供电的有源稳压器。

    左声道和右声道分开的供电,可确保一个声道的电源不会调制相邻声道的供电,这种双单声道方式最有利于动态和立体声声像细节的再现。

    功率放大器

    R60输出级使用高性能输出器件(每一声道12只)。所有的输出器件都经Dussun技术人员认真挑选, 这使我们能够用增益接近的匹配晶体管来构建每个声道,以保证没有哪一个器件会比任何其它一个承担更重的工作或运行在特别热的状态,结果是得到了更好的声音并使放大器拥有更好的耐久性。

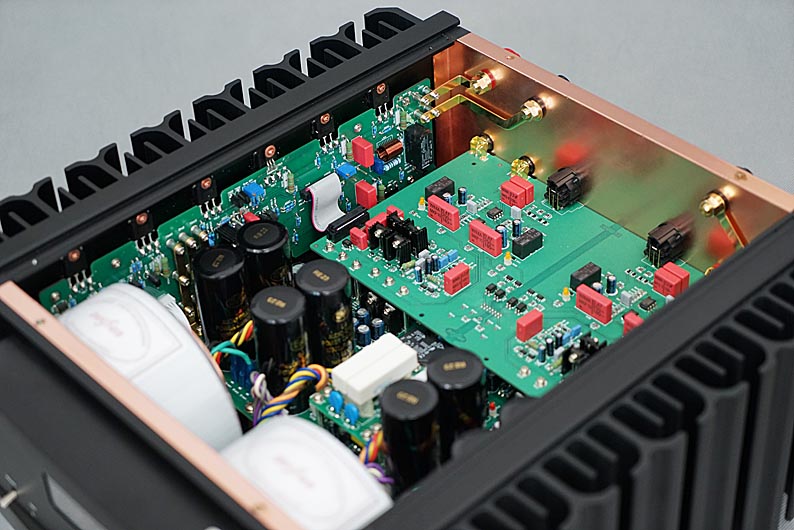

    设计中我们为这款高输出能力的放大器考虑并提供了最适当的散热条件,输出晶体管围绕电流增益级的电路板尽可能地分散分布以利于散热,并由设置在底盘两侧的外露式特制散热器提供良好的空气对流。

    完善的保护

    对来自内部或外部的装置失效的保护,是Dussun设计理念的整体特征之一。R60使用了一系列形式的保护,既有对自身的保护也有对扬声器以及其它与之连接的装置的保护。

      浪涌缓冲器--可对偶发或延迟的浪涌冲击实现保护。

      过载保护电路--用来避免放大器过载时的高能量以及高频振铃可能对扬声器造成的损害,当放大器过载超过预定时间以及喇叭线或输出端短路时,过载保护电路会关闭放大器。

      直流伺服--用来矫正有潜在危害的直流飘移,修正范围为±1 V,如果问题超过伺服的范围,放大器将会被关闭。


     主要性能指标:

    输出功率

    2×200W(8Ω)  A类,

    2×360W(4Ω)  A类,

    上述的额定功率在20Hz20KHzTHD0.3%条件下测量

    频率响应

    20Hz~20KHz ±0.5dB

    音频输入:

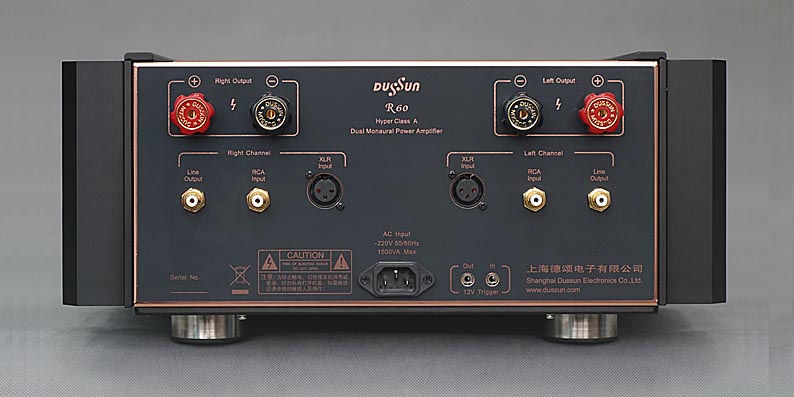

    平衡XLR输入(一对),   RCA单端输入(一对)

    音频输出:

    两对DUSSUN设计的扬声器接线柱,一对RCA 线路输出

    增益

    功率放大器 26.8 dB

    输入阻抗 50KΩ

    输出阻抗

    0.07Ω (20~20KHz)
    非线性失真+噪声: ≤0.3%

    信噪比

    ≥105dB(A计权

     整机

    外型尺寸

    440( 宽)×197(高)×500(深) mm

    净重

    30 kg
